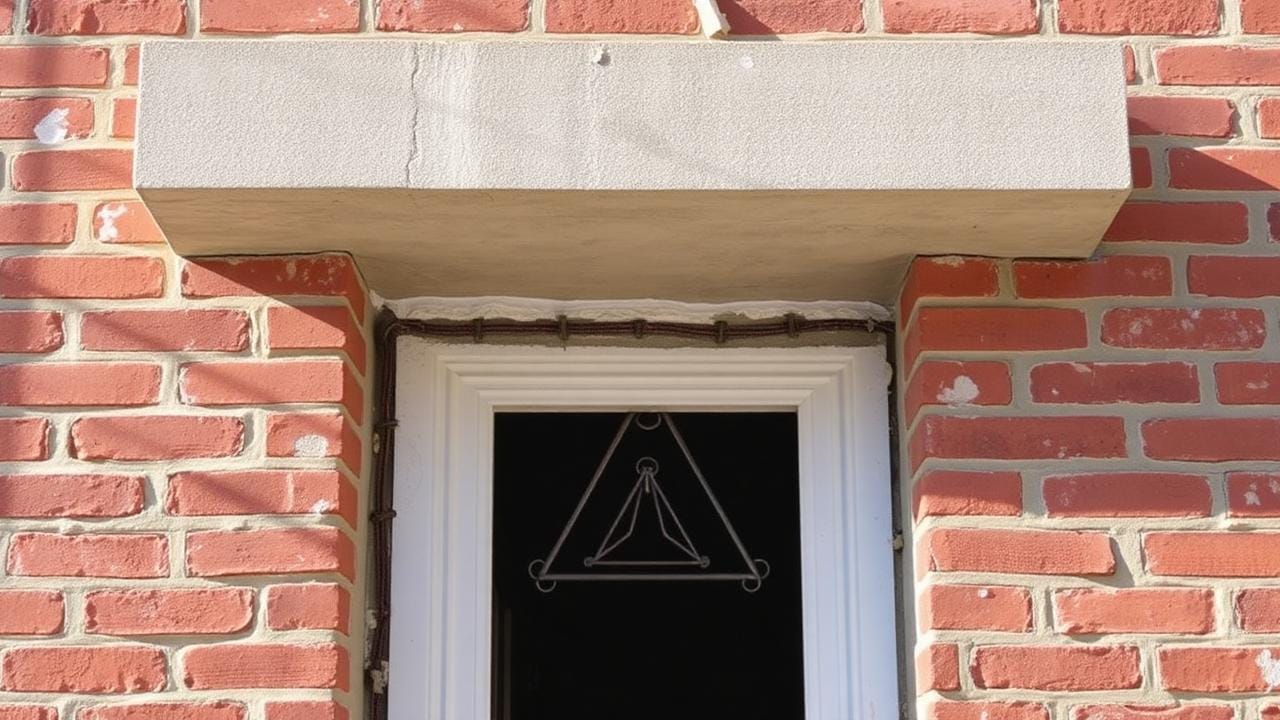

Армирование перемычек тригонами: оконные и дверные проёмы

Проём до 1,5 м — К150.08.05.10. Проём 1,5–2,5 м — К190.10.05.12. Проём 2,5–3,5 м — К250.12.05.12 или два каркаса К190 рядом. Длина опирания на стену — не менее 250 мм с каждой стороны.

Защитный слой бетона снизу — 30 мм, сверху — 20 мм. Каркас укладывается широким основанием вниз — два рабочих стержня воспринимают растяжение, верхний стержень работает на сжатие в верхней зоне.

Монолитная перемычка с тригоном дешевле сборной ЖБ-перемычки в 1,5–2 раза при сопоставимой несущей способности. Кроме того, она монолитно связана со стеной — нет «холодного» шва и точечной нагрузки на кладку.
